AP5186_LED汽车工作灯_电动摩托车灯IC_DCDC降压恒流

产品描述:

AP5186是一款集成了三功能的开关,降压型LED恒流驱动器.通过电源的接通与关断可实现功能之间的切换:100%全亮→25%暗亮→爆闪.
AP5186采用SOT23-6封装,采用固定关断时间的控制方式,关断时间可通过外部电容进行调节,因此工作频率可根据用户要求而设置.
AP5186通过一个外接电阻来设置LED的输出电流.

温度保护:

AP5186芯片内置温度保护功能,温度保护起始点为130°C到150°C后电流下降至正常输出电流的60%
AP5186芯片还内置短路保护功能,当输出短路时,可降低输入电流,限制模块电流,起到保护模块的功能.

产品特点:

1.内置温度保护                                  2.输出短路保护                                           3.关断时间可调
4.内置VDD稳压管                              5.高效率:可高达95%                                 6.宽输入电压范围:3.6V~100V
7.峰值电流采样电压:250mV            8.内置三功能1 00%→25%→爆闪           9.芯片供电欠压保护:3.2V(迟滞1.5V)

应用领域:

LED手电筒
汽车灯照明
大功率LED驱动
电动车,摩托车灯照片
LED汽车工作灯

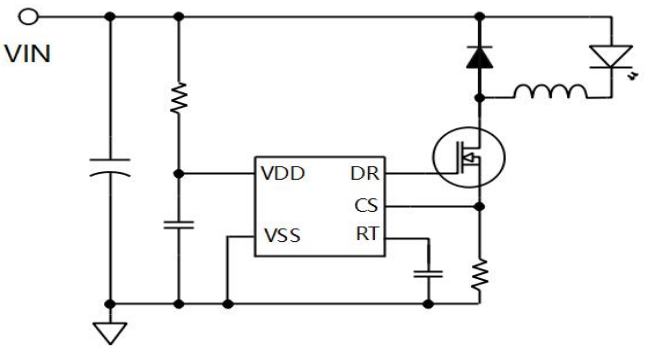

应用原理图:
