AP1232_LDO线性稳压IC_150mA带载0.8uA低功耗

概述:

AP1232是一款采用CMOS工艺制作的低压差,低功耗 线性稳压器,内置基准电路,误差放大器以及反馈电阻网络
AP1232输入电压最高达到30V,输出电流最大150mA.内部反馈电压可以设置固定输出电压,电压范围从1.5V到12V

特点:

高输入电压:高达30V
输超低静态电流:0.8uA(Typ)
输出电压范围:1.5-12V
输出电压精度:±2%
输出电流:IOUT=150mA(VIN=4.8V&VOUT=3.3V)
短路电流:18mA
低温度系数
采用低ESR的陶瓷电容输出稳定

封装形式:

SOT23-3,SOT89-3,TO92

应用场合:

电池供电设备
音频视频设备
通信设备

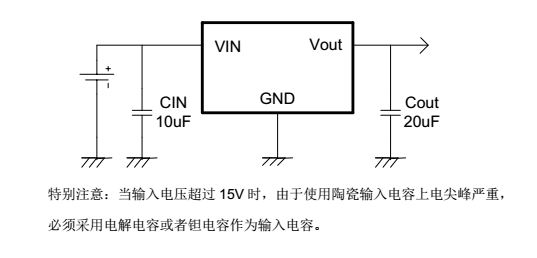

应用原理图:
